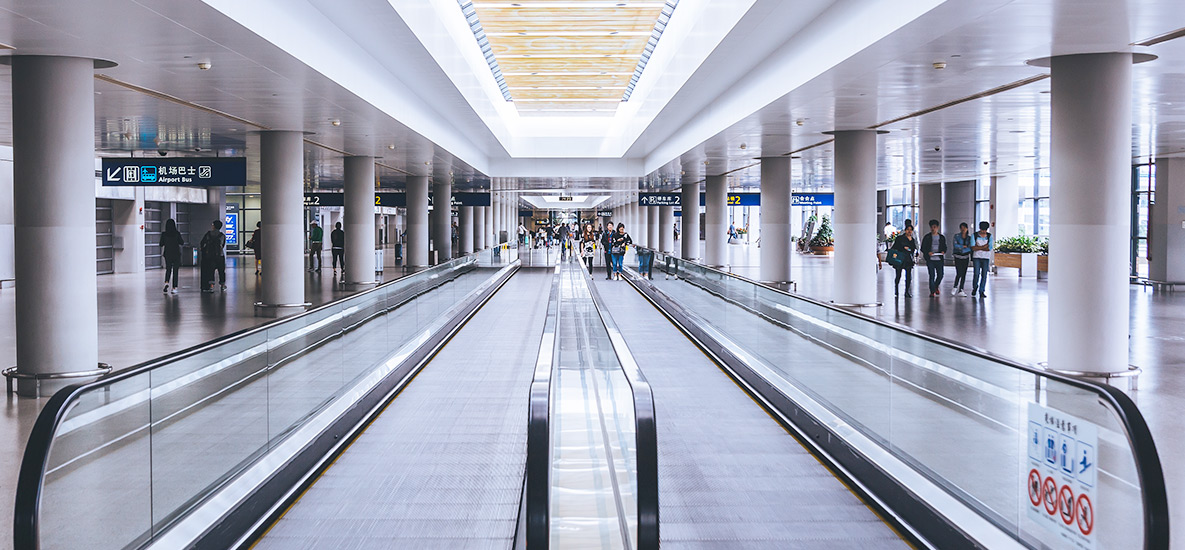

系列室内型人行道是我司开发的新型自感人行道。具有雅观大方、结构紧凑、清静可靠等特点。
设置表(H≤8m)
| 倾角 | 12°/11°/10°/ 6°/ 0° | ||||||||||
| 应用 | 室内，逐日可运行 16 小时 | ||||||||||
| 基本参数 | 水平长度(mm) | L≤40000 | |||||||||
| 额定速率 | 0.5m/s | ||||||||||
| 动力电源 | AC380V 50Hz；自力地线 | ||||||||||
| 照明电源 | AC220V 50Hz | ||||||||||
| 驱动主机 | 踏板规格(mm) | 12° 11° 10° | 800 | ||||||||
| 提升高度(mm) | H≤2500 | 2500＜H≤4000 | 4000＜H≤5500 | 5500＜H≤7500 | 7500＜H≤8000 | ||||||
| 电念头功率 | 5.5kW | 8kW | 11kW | 15kW | 2*11kW | ||||||
| 踏板规格(mm) | 1000 | ||||||||||
| 提升高度(mm) | H≤2500 | 2500＜H≤3500 | 3500＜H≤5000 | 5000＜H≤7000 | 7000＜H≤8000 | ||||||
| 电念头功率 | 5.5kW | 8kW | 11kW | 15kW | 2*11kW | ||||||
| 踏板规格(mm) | 6° | 800/1000 | |||||||||
| 提升高度(mm) | H≤2000 | 2000＜H≤3000 | 3000＜H≤4000 | ||||||||
| 电念头功率 | 5.5kW | 8kW | 11kW | ||||||||
| 水平长度(mm) | 0° | L≤40000 | |||||||||
| 电念头功率 | 5.5kW | ||||||||||
| 驱动链 | 20A-2 (p=31.75) | 20A-2*2 | |||||||||
| 减速箱 | HXFT160 (涡轮蜗杆 i=24.5) | ||||||||||
| 事情制动器 | HXZD (电磁式，绝缘品级：B 级) | ||||||||||
| 控制 系统 | PC10-FD1 | 单速人行道接纳微机控制, 星形启动、三角形运行 | |||||||||
| PC10-FV | 变频人行道接纳微机控制，可实现全变频或旁路变频控制 | ||||||||||
| 踏板 系统 | 梳齿板 | 原色铝合金 | |||||||||
| 踏板 | 标准不锈钢、可选铝合金 | ||||||||||
| 踏板宽度(mm) | 800 | 1000 | |||||||||
| 踏板深度(mm) | 266 | 266 | |||||||||
| 踏板链 | T133.33 (p=133.33) | ||||||||||
| 桁架 | 标准质料 | 角钢 | |||||||||
| 外貌处置惩罚 | 喷漆 | ||||||||||
| 扶手 系统 | 扶手带颜色 | 玄色 | |||||||||
| 驱动方法 | 链传动 | ||||||||||
| 护壁板 | δ=10 透明钢化玻璃 | ||||||||||
| 扶手导轨 | 不锈钢 | ||||||||||
| 围裙板 | SUS430 发纹不锈钢(带单排裙板清静刷) | ||||||||||
| 内外盖板 | SUS430 发纹不锈钢 | ||||||||||
| 更 改 加 价 项 目 | |||||||||||
| 序号 | 参数名称 | 更改项 | 备注 | ||||||||
| 1 | 防护栏 | ||||||||||
| 2 | 有机玻璃防碰头装置 | ||||||||||
| 3 | 有机玻璃防攀爬装置 | ||||||||||
| 4 | 有机玻璃防进入隔栏 | ||||||||||
| 5 | 人行道外装饰 | ||||||||||
| 6 | 盖板材质 | SUS304 发纹不锈钢 | 按提升高盘算 | ||||||||
| 7 | 裙板材质 | SUS304 发纹不锈钢 | 按提升高盘算 | ||||||||
| 8 | 玻璃拼接形式 | 笔直地面 | 按提升高盘算 | ||||||||
| 9 | 驱动主机传动形式 | 螺旋伞齿轮传动 | 按提升高盘算 | ||||||||
| 10 | 扶手带品牌 | 外洋品牌 | |||||||||
| 11 | 扶手带颜色 | 彩色，有红色、蓝色、黄色、 绿色可选 | 按提升高盘算 | ||||||||
| 12 | 扶手带照明 | 按提升高盘算 | |||||||||
| 13 | 裙板照明 | ||||||||||
| 14 | 梳齿板照明 | ||||||||||
| 15 | 附加制动器�；すπ� | ||||||||||
| 16 | 变频功效 | 变频人行道 | |||||||||
| 17 | 语音提醒功效 | ||||||||||
| 18 | 地动�；；すπ� | ||||||||||
| 19 | 火灾�；；すπ� | ||||||||||
| 20 | 小区监控功效 | ||||||||||
| 21 | 桁架分段 | ||||||||||
| 22 | 桁架上下部加长 | ||||||||||
| 23 | 中心支持数目 | ||||||||||
| 说明： 1、本设置适用于运行区间长度 L≤40m 长的室内型自感人行道； 2、本设置加价表内如未列明的加价项目而客户需要，请非标询价。 | |||||||||||
